Ремонт аккумулятора Uponor ProPEX

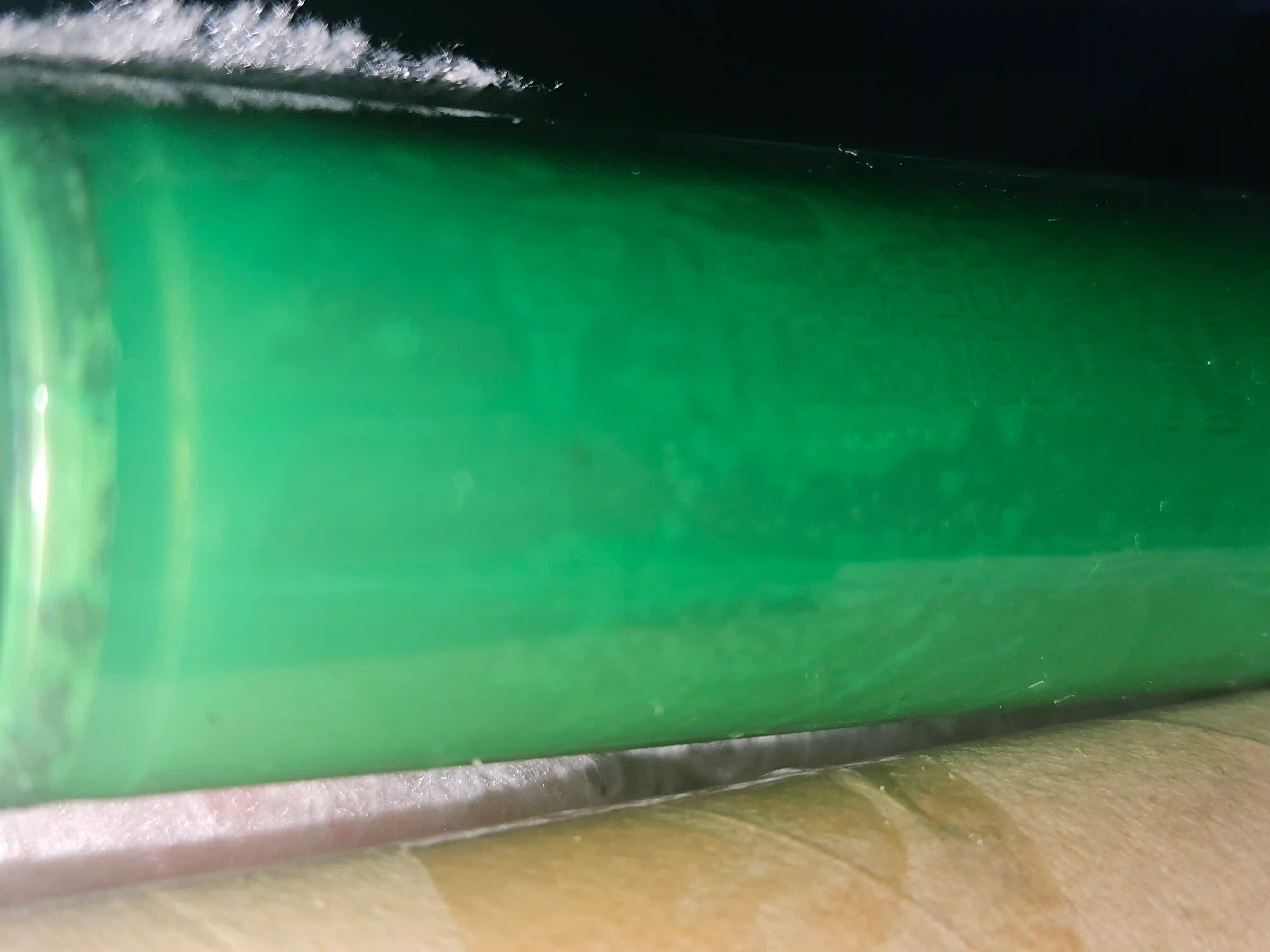

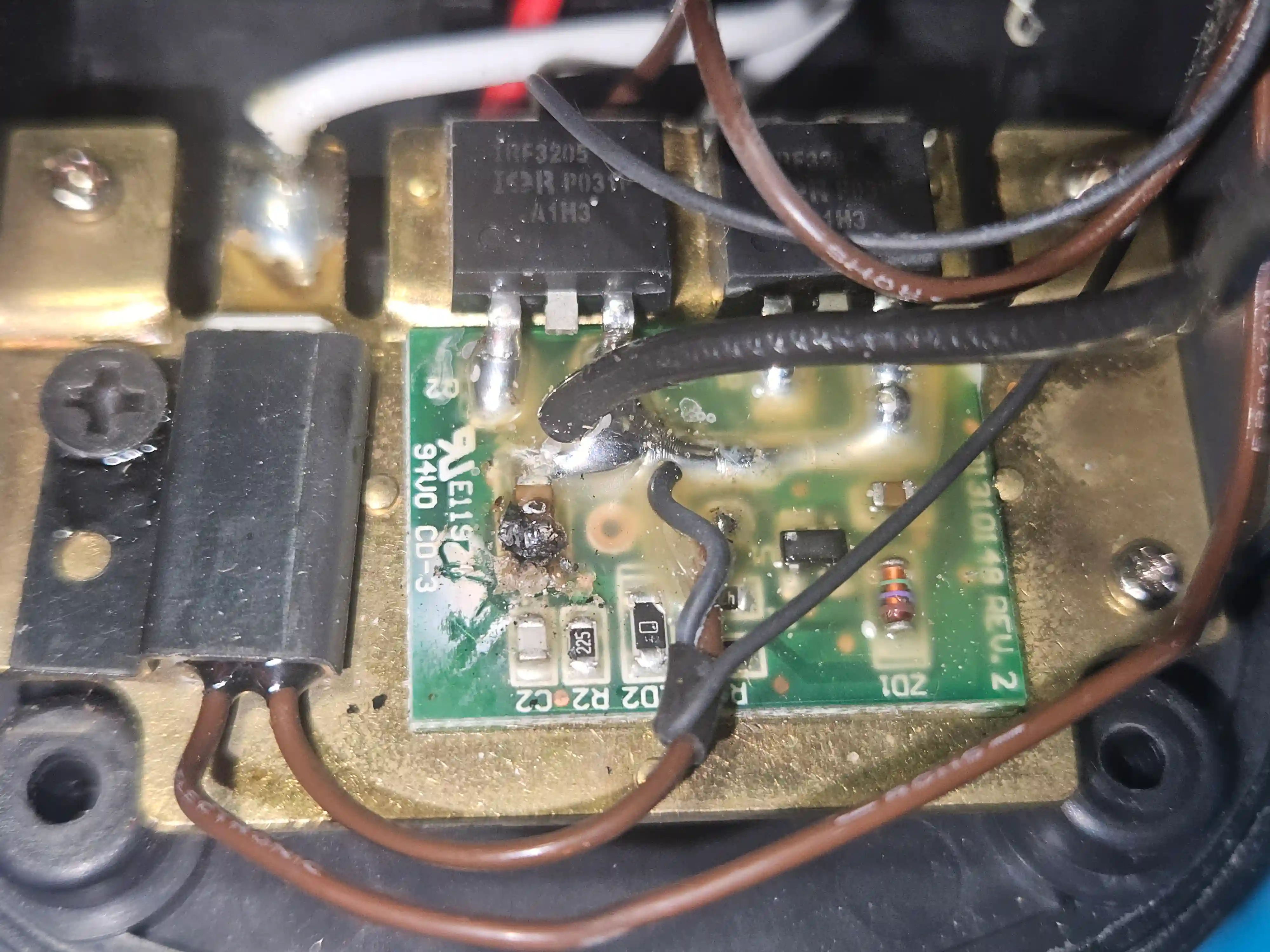

На ремонт поступил аккумулятор профессионального пресс-инструмента Uponor ProPEX 14.4V с отказом штатного питания. Аккумулятор не обеспечивал нормальную работу инструмента, зарядная станция фиксировала неисправность. При разборке была проведена диагностика аккумуляторной сборки, силовой части и платы управления. В результате выявлена деградация штатных аккумуляторных элементов, а также повреждение электронных компонентов платы защиты и управления. Отдельное внимание уделено состоянию силовой цепи и элементам, работающим совместно с MOSFET-ключами. После отказа аккумуляторных элементов на плате был обнаружен повреждённый SMD-компонент в цепи, связанной с подавлением импульсных выбросов. Вместо полной замены платы выполнен компонентный ремонт оригинальной BMS, что позволило сохранить штатную архитектуру аккумулятора и предусмотренные производителем функции контроля. Проверена силовая часть платы, цепи питания и управления, а также температурный контроль аккумуляторной сборки. Повреждённый электронный компонент заменён, после чего плата прошла проверку на корректность коммутации и работоспособность в составе аккумулятора. Использование оригинальной платы в данном случае предпочтительнее установки универсального BMS-модуля, поскольку сохраняется совместимость аккумулятора со штатным пресс-инструментом и зарядным устройством. Штатная сборка выполнена на элементах увеличенного формата. В процессе восстановления принято решение перейти на современные высокотоковые цилиндрические Li-ion элементы DMEGC INR18650-25P. Новая конфигурация - 4S1P с номинальным напряжением 14,4 В. Для профессионального пресс-инструмента важна не только паспортная ёмкость аккумулятора, но и способность сборки отдавать высокий ток без выраженной просадки напряжения. DMEGC 25P относится к высокотоковым элементам, поэтому хорошо подходит для оборудования с повышенной нагрузкой на аккумуляторную батарею. При подборе элементов учитывались токовая нагрузка инструмента, конфигурация штатной сборки, габариты корпуса и требования оригинальной BMS. Новые элементы установлены в корпус аккумулятора с учётом штатной геометрии и расположения контактных точек. Соединение элементов выполнено методом контактной точечной сварки, без непосредственного нагрева выводов аккумуляторных элементов паяльником. Такой способ позволяет получить механически прочное соединение и минимизировать тепловое воздействие на банки. После сборки проверены: - последовательность соединения элементов 4S; - полярность; - межэлементные напряжения; - напряжение всей сборки; - состояние силовых соединений; - работа температурного контроля; - корректность работы оригинальной BMS. После восстановления аккумулятор установлен на штатный пресс Uponor ProPEX 14.4V. Проверена работа инструмента при штатной нагрузке, в том числе поведение аккумуляторной сборки при повышенном токопотреблении. Контролировались напряжение аккумулятора под нагрузкой, стабильность работы силовой части и отсутствие преждевременного отключения защиты. Отдельно проверена совместимость восстановленного аккумулятора со штатным зарядным устройством Uponor. Результат ремонта: Аккумулятор Uponor ProPEX 14.4V восстановлен и возвращён в эксплуатацию. В рамках ремонта выполнены: Диагностика → компонентный ремонт BMS → замена аккумуляторных элементов → сборка 4S1P → точечная сварка → проверка защиты → нагрузочное тестирование. Использование оригинальной платы управления позволило сохранить штатную электронику аккумулятора, а переход на высокотоковые элементы DMEGC INR18650-25P обеспечил необходимый запас по токовой нагрузке для профессионального пресс-инструмента. Итог: Ремонт аккумулятора Uponor ProPEX 14.4V выполнен с восстановлением оригинальной электроники и заменой аккумуляторной сборки. В работе использовались современные высокотоковые Li-ion элементы DMEGC, выполнена точечная сварка и контроль параметров сборки. После ремонта аккумулятор штатно работает с пресс-инструментом и зарядным устройством. AMPEX-LAB выполняет ремонт аккумуляторов электроинструмента, замену элементов, восстановление и компонентный ремонт BMS, сборку Li-ion аккумуляторных батарей и диагностику силовой электроники.
