Ремонт аккумулятора Greenworks 40V G40B4 (BAF724): балансировка и разблокировка BMS

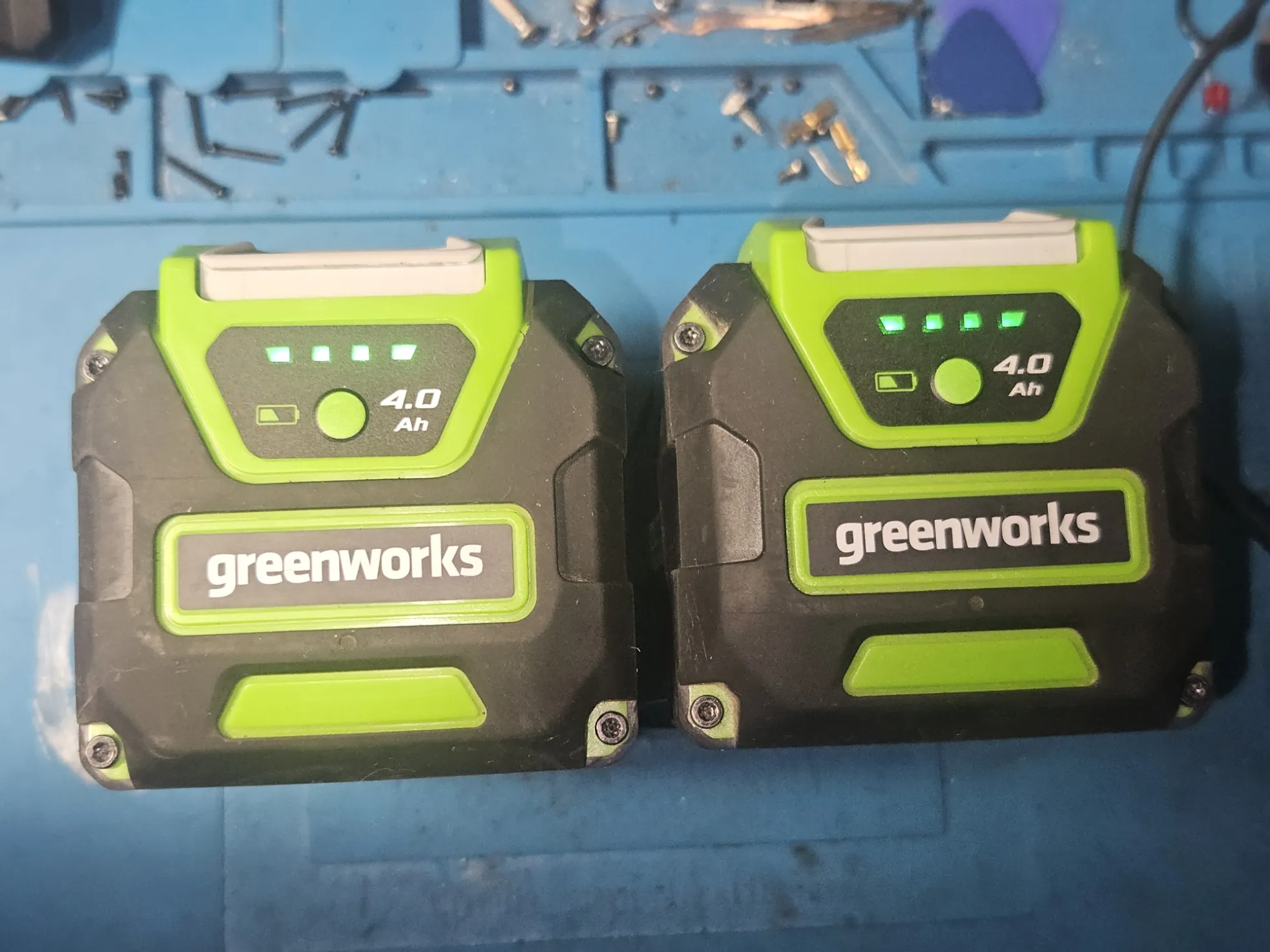

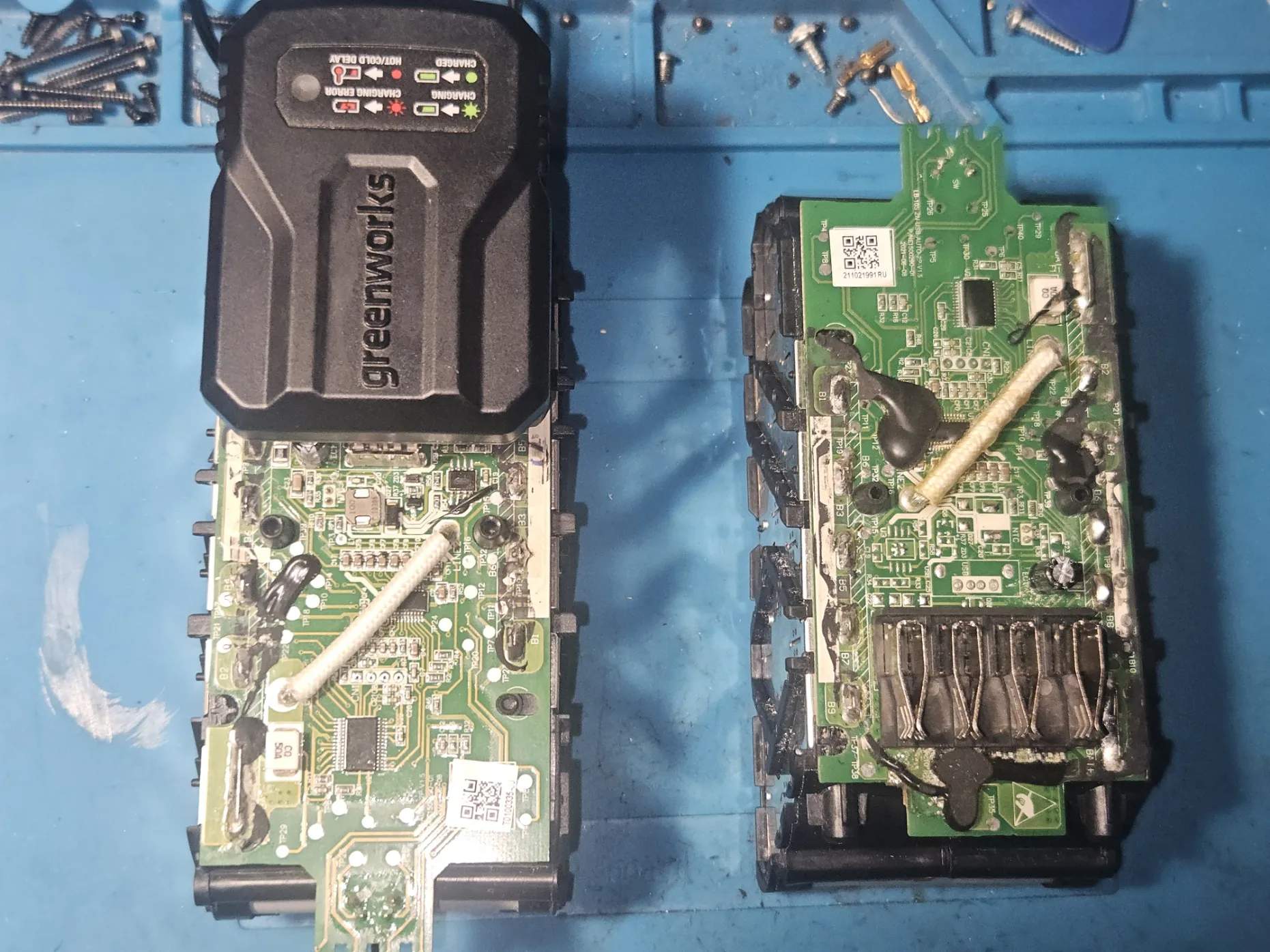

В сервисный центр поступили два оригинальных аккумулятора для садовой техники Greenworks 40V 4Ah (артикул G40B4, модель BAF724). Обе батареи демонстрировали идентичную неисправность: полный отказ принимать заряд. При установке в штатное зарядное устройство мгновенно загорался красный мигающий индикатор ошибки, а встроенная светодиодная шкала на корпусе АКБ выдавала диагностический код (7 вспышек первого деления). Данные симптомы однозначно указывают на срабатывание аппаратной защиты со стороны платы управления (BMS). Ремонт литий-ионных сборок начинается с исключения базовых неисправностей. До вскрытия корпуса были проведены замеры на силовых клеммах: Напряжение на выходе: 34,7 В. Это подтверждает, что силовые MOSFET-ключи на разряд открыты, а батарея не ушла в состояние глубокого переразряда (ниже порога отключения). Линия термодатчика: Сопротивление встроенного NTC-термистора составило 12,64 кОм. Датчик температуры полностью исправен, обрывы или короткое замыкание в его цепи отсутствуют. Зарядное устройство блокирует процесс не по причине перегрева. Для дальнейшей дефектовки потребовался демонтаж корпуса и аккуратная зачистка плотного заводского гидроизоляционного компаунда, защищающего плату контроллера. Архитектура батареи Greenworks BAF724 построена по схеме 10S2P - 10 последовательно соединенных групп, каждая из которых состоит из двух запараллеленных высокотоковых ячеек формата 18650. Мультиметром был выполнен замер напряжения на каждой из 10 секций. Выявлена критическая дельта (перекос): 9 секций находились в идеальном рабочем коридоре (3,64 - 3,65 В). Напряжение 4-й секции просело до 3,12 В. Общий разбег напряжений составил 0,52 В. Микроконтроллер BMS в аккумуляторах Greenworks 40V имеет жесткие допуски. При разбеге напряжений свыше 0,3 - 0,4 В плата превентивно отсекает зарядные ключи. Это защитный механизм, предотвращающий перезаряд и возможный тепловой разгон здоровых банок, пока просевшая секция пытается набрать емкость. Для точного понимания причин просадки 4-й секции был применен миллиомметр YR1035+. Замер внутреннего сопротивления ячеек переменным током (ACIR) показал стабильные значения в диапазоне 7,99 - 8,27 мОм по всем десяти параллелям. Такие показатели свидетельствуют о том, что: Контактная точечная сварка не повреждена (при отрыве никелевой ленты сопротивление секции возросло бы вдвое). Защитные клапаны (CID) внутри элементов не сработали. Химия банок не имеет критической деградации токоотдачи. Причина падения напряжения - локальная потеря емкости конкретной секции и повышенный внутренний саморазряд, вызванный естественным старением элементов питания. В качестве альтернативы дорогостоящей полной перепаковке была проведена процедура ручного вывода платы из защиты: С помощью лабораторного блока питания (ЛБП) произведен точечный заряд 4-й секции стабильным током (1 А) до уровня 3,64 В. После обнуления дельты напряжений аппаратный компаратор BMS зафиксировал норму и автоматически открыл входной каскад ключей. Аккумулятор прошел финальное тестирование на оригинальном ЗУ: процесс заряда идет полным током до 42 В, ошибки отсутствуют. Техническое примечание: данная процедура является способом временного продления ресурса батареи. Из-за физического износа ячеек разбаланс неизбежно проявится снова в процессе эксплуатации. Для надежной коммерческой работы инструмента требуется полная перепаковка сборки новыми высокотоковыми элементами. Стоимость балансировки в нашем сервисе засчитывается как скидка при последующем обращении на перепаковку. Стоимость ремонта: 1000₽ за аккумулятор.
