Отказ тягового АКБ 12V 100Ah: перепаковка LiFePO4 на призматики EVE

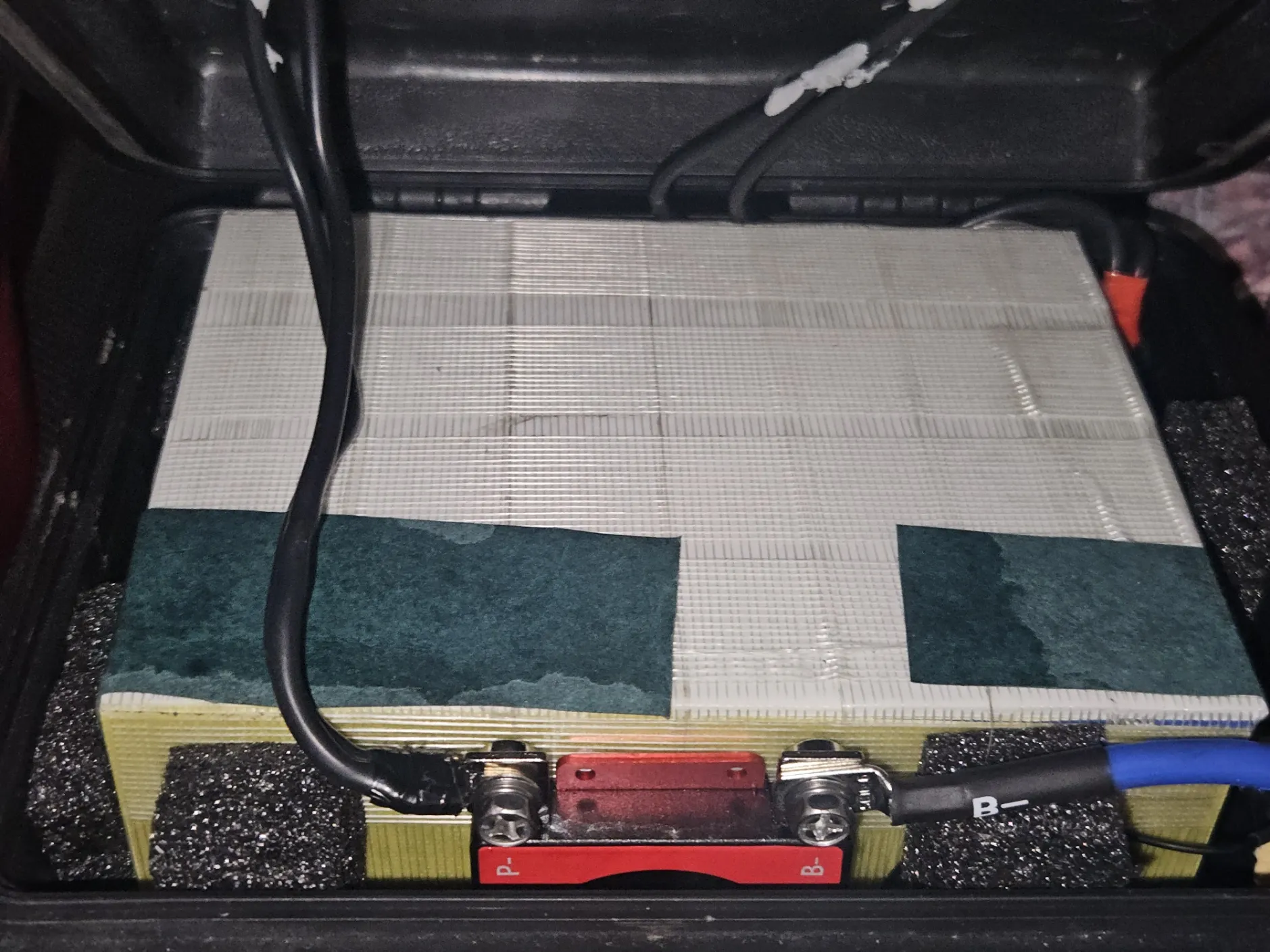

В лабораторию Ampex-Lab поступил тяговый литий-железо-фосфатный (LiFePO4) аккумулятор с заявленной неисправностью: внезапное прекращение подачи питания. Аппаратный замер на силовом разъеме зафиксировал критическое падение напряжения всей сборки до 6 В. Вскрытие герметичного корпуса показало, что изначальная архитектура батареи от сторонней мастерской была построена на массиве мелких цилиндрических элементов с применением бюджетной BMS с пассивным балансиром. Покомпонентная диагностика выявила полный выход из строя (падение напряжения до 0 В) одной из четырех параллельных сборок. Подобный каскадный отказ - классическая проблема многокомпонентных топологий. Он возникает вследствие двух факторов: 1). Асимметрия напряжений: Отсутствие предсборочной балансировки ячеек приводит к тому, что самая "слабая" секция регулярно уходит в глубокий переразряд, вызывая необратимую деградацию катодного материала. 2). Паразитные токи: Внутреннее короткое замыкание (КЗ) даже в одном цилиндрическом элементе превращает его в паразитную нагрузку, которая полностью высаживает всю параллельную секцию. Дальнейшая эксплуатация и точечный ремонт признаны нецелесообразными. Принято решение о полной перепаковке силового блока. С целью оптимизации бюджета заказчика сохранен заводской корпус и периферия (клеммы, вольтметр). Внутренняя архитектура спроектирована с нуля: Изменение топологии (4S1P): Выполнен переход с массива цилиндрических банок на 4 высокотоковые призматические ячейки EVE LF105. Призматический форм-фактор минимизирует количество переходных контактов, снижает общее внутреннее сопротивление (IR) сборки и полностью исключает риск каскадного отказа параллелей. Система управления: Интегрирована симметричная плата защиты Daly BMS LiFePO4 4S 12V 100A для обеспечения надежной защиты от токовых перегрузок и глубокого разряда. Прецизионная топ-балансировка: Для минимизации дельты напряжений и вывода аккумулятора на максимальную токоотдачу проведена индивидуальная балансировка элементов на лабораторном источнике питания (до 3,63 В на ячейку). Длительность процесса выравнивания составила 120 часов. Это гарантирует корректную работу BMS без преждевременных отсечек. Демпфирование: Силовой монолит интегрирован в штатный корпус с применением амортизирующих материалов (вспененный ЭВА) для гашения вибрационных и ударных нагрузок. Итог: Заказчик получил АКБ премиального уровня в штатном форм-факторе, готовую к длительным циклическим нагрузкам токами до 100 А. Стоимость ремонта: 25 675 руб.
