Ремонт шуруповерта Bosch GSB 120-LI: последствия неквалифицированного ремонта

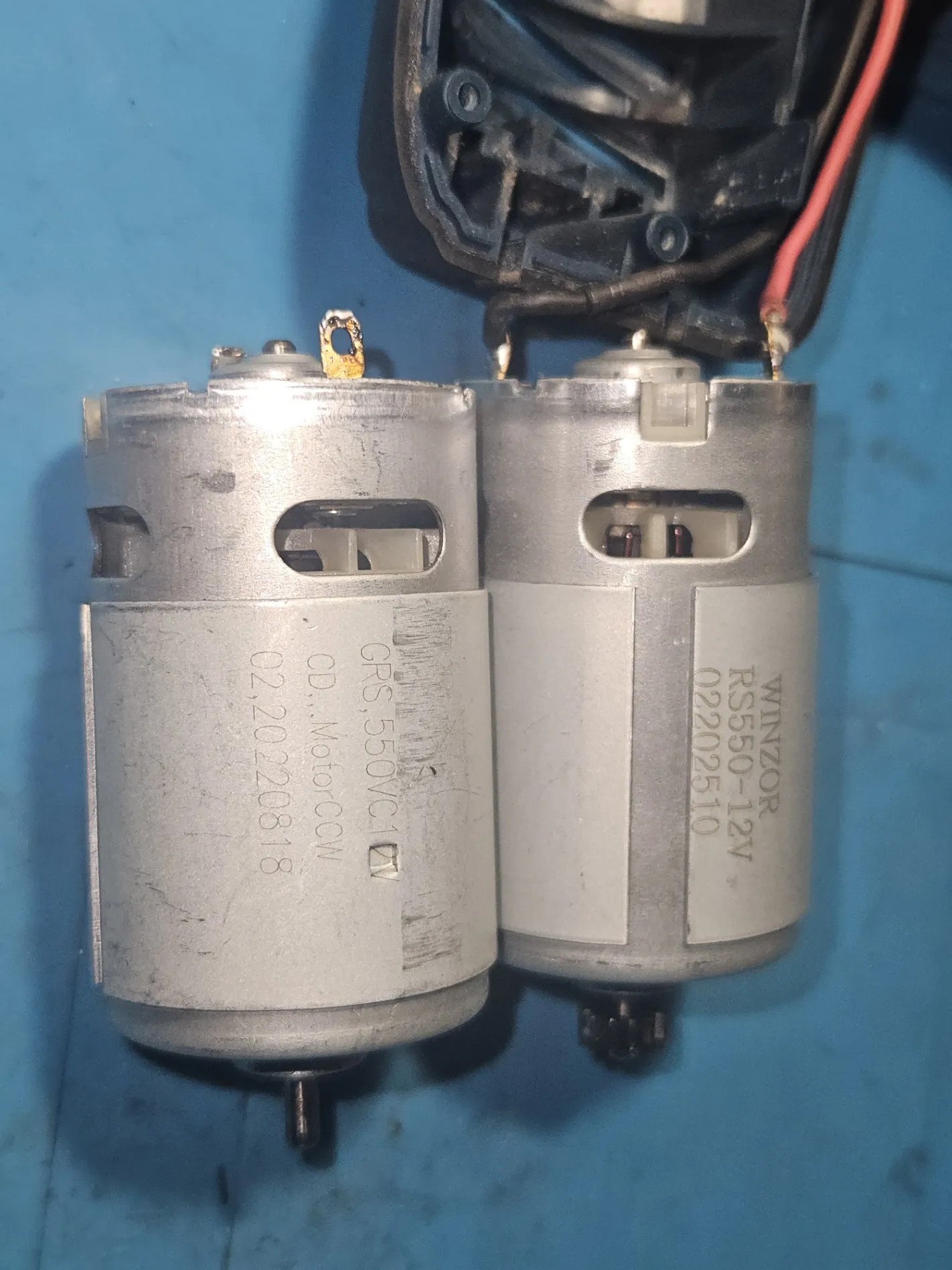

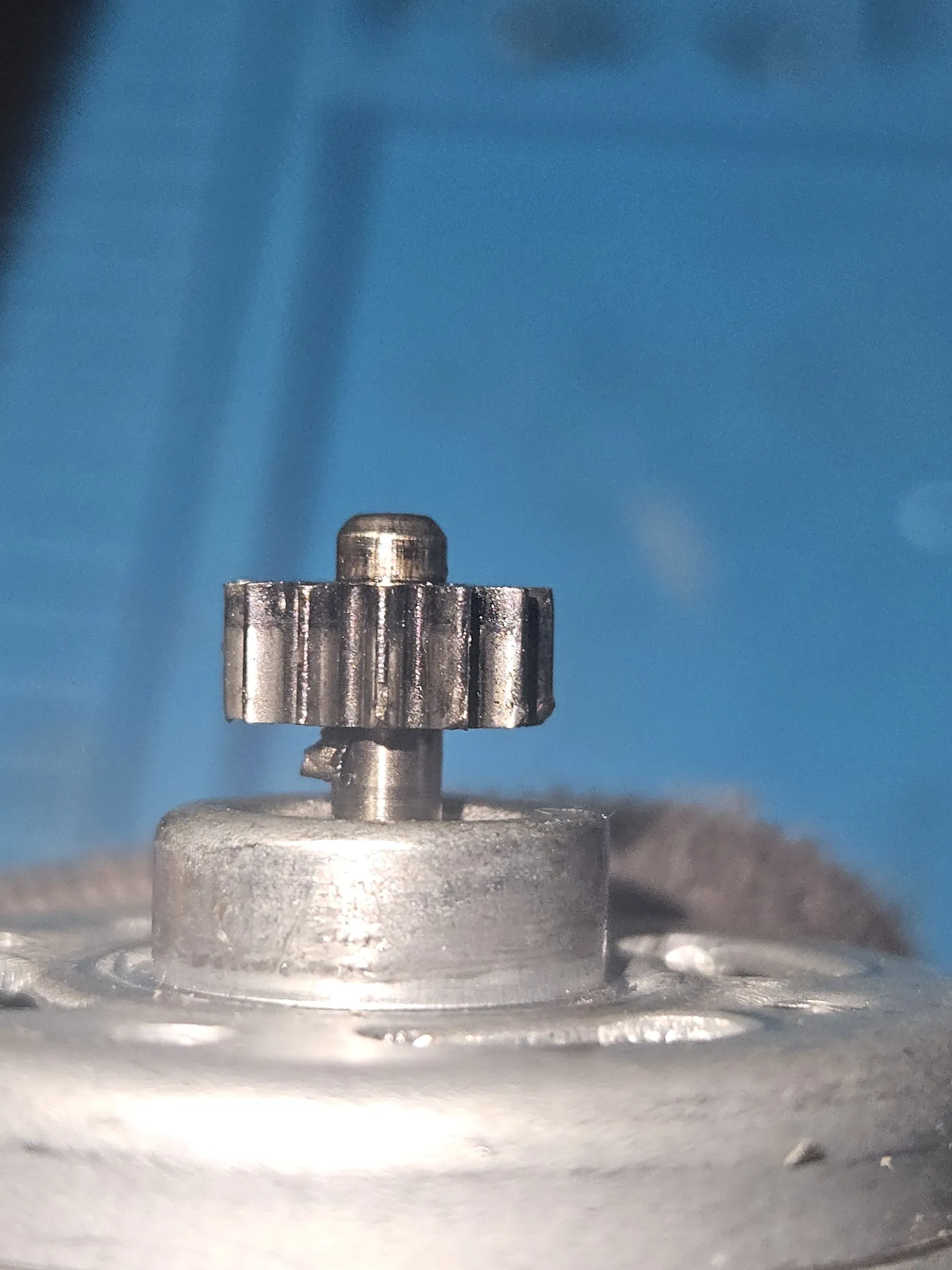

В мастерскую Ampex поступил аккумуляторный шуруповерт Bosch GSB 120-LI с типичной, но весьма печальной историей неквалифицированного вмешательства. Владелец инструмента обратился после неудачного ремонта в стороннем сервисе, куда аппарат сдавался для тривиальной процедуры - замены угольных щеток. Результат оказался плачевным: при нажатии на курок внутри корпуса было отчетливо слышно жужжание двигателя, однако патрон оставался абсолютно неподвижным. Ситуация усугубилась тем, что после нескольких попыток запустить инструмент в работу из вентиляционных отверстий повалил едкий дым. Для выяснения точной причины неисправности была проведена комплексная диагностика с полной разборкой корпуса и демонтажом мотор-редукторного блока. В 12-вольтовых моделях профессиональной линейки Bosch используются надежные высокооборотистые двигатели постоянного тока 550-го класса. Крутящий момент с ротора передается на сателлиты планетарного редуктора через небольшую ведущую шестерню, которая устанавливается на вал двигателя методом жесткой прессовой посадки. В нормальных условиях провернуть или сорвать эту шестерню практически невозможно. Однако вскрытие показало следы грубого механического вмешательства. На валу ротора были обнаружены глубокие металлические задиры. Это свидетельствовало о том, что при предыдущем ремонте шестерню пытались спрессовать, либо вырвать ротор кустарными методами, используя неподходящий инструмент. Из-за такого варварского подхода заводская прессовая посадка была полностью уничтожена. Ведущая шестерня свободно прокручивалась на валу, не передавая усилие на редуктор. Именно поэтому при нажатии на кнопку двигатель работал вхолостую, а шпиндель стоял на месте. Появление густого дыма стало прямым следствием попытки неквалифицированной «замены щеток». Двигатели 550-го класса в подобных шуруповертах являются неразборными. Попытка вскрыть завальцованный корпус мотора привела к нарушению геометрии щеточного узла и повреждению изоляции. При подаче рабочего тока возникло межвитковое замыкание, что мгновенно вызвало оплавление обмоток ротора. Восстанавливать поврежденный вал с сорванной посадкой и сгоревшими обмотками экономически и технически нецелесообразно. Для надежного решения проблемы была выполнена полная замена силового агрегата - установлен новый оригинальный двигатель в сборе с уже напрессованной на заводе шестерней. Дополнительно была проведена ревизия планетарного редуктора: механизм полностью очищен от грязи, нанесена свежая специализированная смазка. После сборки шуруповерт прошел серию нагрузочных тестов: передача крутящего момента восстановлена на 100%, инструмент работает стабильно, без проскальзываний и перегрева. Заводские характеристики инструмента полностью возвращены.
